22 ЯНВАРЯ 1962 ГОДА - считается днем рождения Противоракетной обороны
и сегодня соединение отмечает свой 50-ти летний юбилей
" "Соединение представлено отдельной 9-ой Дивизией ПРО, свои истоки она берет от Управления РТЦ-81 по контролю за созданием объектов боевой системы А-35, которое и было сформировано 50 лет назад."
- В январе 1965 года управление РТЦ-81 (войсковая часть 16451) было переформировано в Управление Начальника Войск Противоракетной обороны Московского округа противовоздушной обороны (войсковая часть 75555)
- В 1972 году Управление Начальника Войск Противоракетной обороны Московского округа противовоздушной обороны (войсковая часть 75555) было переформировано во Второе Управление Начальника Войск Противоракетной обороны Московского округа противовоздушной обороны
- В 1976 году Второе Управление Начальника Войск Противоракетной обороны Московского округа противовоздушной обороны было переподчинено Главнокомандующему Войсками ПВО и переименовано во Второе Управление Начальника Войск Противоракетной обороны
- В мае 1978 года модернизированная система А-35М принята на вооружение и поставлена на боевое дежурство. Второе Управление Начальника Войск Противоракетной обороны было переформировано в управление 9 отдельного корпуса ПРО и передислоцировано в д.Акулово Одинцовского района Московской области.
| В состав системы А-35М (РТЦ-81М) входили следующие войсковые части и средства: |
- В 1995 году управление 9 отдельного корпуса ПРО было передислоцировано в п. Софрино-1 Пушкинского района. В этом же году после предварительных и совместных испытаний уникальная, не имеющая аналогов в мире РЛС «Дон-2Н» стрельбового комплекса системы ПРО г. Москвы и центрального промышленного района, была поставлена на боевое дежурство. В следующем году весь новый противоракетный комплекс А-135 (РТЦ-181) встает на боевое дежурство.
| В состав системы ПРО А-135 входят: РЛС Дон-2Н, командно-измерительный пункт и противоракеты 68 ракет 53T6 (Gazelle), рассчитанных на перехват в атмосфере. 32 ракеты 51T6 (Gorgon), призванные осуществлять перехват за пределами атмосферы, на данный момент выведены из состава системы. Противоракеты размещены в шахтных пусковых установках, расположенных в позиционных районах вокруг Москвы. Противоракеты ближнего перехвата расположены в пяти позиционных районах -- Лыткарино (16 пусковых установок),Сходня (16),Королев (12), Внуково (12) и Софрино (12). Противоракеты дальнего перехвата были развернуты в двух частях, базирующихся в Наро-Фоминске-10 и Сергиевом Посаде-15. (http://russianforces.org/rus/sprn/) |
- В 1997 г. ВКС и войска ракетно-космической обороны включены в состав Ракетных войск стратегического назначения.
- 1 октября 1998 года 9 отдельный корпус ПРО переформирован в 9 дивизию ПРО, которая вошла в состав 3 армии ракетно-космической обороны особого назначения (в/ч 03366)
- В связи с возрастанием роли космических средств в системе военной и национальной безопасности России Указом Президента в 2001 году на базе выделяемых из РВСН объединений, соединений и частей запуска и РКО создан самостоятельный род войск — Космические войска. При этом учитывалось, что космические силы и средства РКО имеют единую сферу решения задач — космос, а также близкую кооперацию предприятий промышленности, обеспечивающую создание и развитие средств вооружения.
- В 2006 г. 51Т6 сняты с вооружения. Четыре стартовые позиции дальнего перехвата - Загорск, Клин, Нудоль, Наро-Фоминск расформированы. РЛС "Дунай-3М " расформирована.
- 1 декабря 2011 года, указом президента РФ, создан отдельный род войск - Воздушно-космической обороны.
Они несут боевое дежурство не только по всей территории России, но и за ее пределами - в ближнем зарубежье, а так же в самом космосе. Сегодня части, системы и комплексы средств противоракетной обороны входит именно в этот новый объединенный род силовой структуры нашей страны.
Корпусом (дивизией) командовали:"
- генерал-лейтенант артиллерии БАРЫШПОЛЕЦ Иван Ефимович (1961 - 1976);
- генерал-майор РОДИОНОВ Николай Иванович (1978 - 1981)
- генерал-лейтенант САВИН Виктор Андреевич (1981 - 3 августа 1990 года)
- генерал-лейтенант КАРТАШОВ Н.П. (1990-1994)
- генерал-лейтенант МАРТЫНОВ С.С. (1994-1998)
- генерал-майор ГРИЦАН Александр Федорович (1998-2001)
- генерал-майор ТУРОВЕЦ Юрий Антонович (2001 - январь 2007 года);
- полковник КУЗЬМЕНКО Николай Алексеевич (январь 2007 года - июль 2009 года);
- генерал-майор ЛЯПОРОВ Владимир Николаевич (с июля 2009 года по нвр).
В канун нового года пресс-клуб МО впервые пригласил блогеров на объект 2311 - многофункциональную радиолокационную станцию 5Н20 или Дон-2Н,
являющуюся сердцем московской системы ПРО, защищающую центральный экономический и промышленный район.
(По ссылке выше можно ознакомиться с другими отчетами из этой поездки)
музейный макет софринской РЛС 5Н20 с холодильным центром, градирнями и экранами биозащиты"
Ознакомившись с общей информацией отправились в местный музей. Здесь собрана вся история соединения, ее частей средств и вооружений"
Макеты противоракет А-350Р и первых образцов А-925А(51Т6)"
Макет ныне покойной "кубинской " части СПРН дальнего обнаружения с РЛС Дунай-3М"
А примерно так выглядел отдельный противоракетный центр (объект 7517) системы ПРО А-35"
"основные элементы ОПРЦ:"
|
Ранее Наземные пусковые установки (НПУ) были открытого типа, представляли собой стационарную вертикальную опору с 20-метровым ТПК и обеспечивавшие содержание на них в контейнерах противоракет А-350Ж, заправленных агрессивными компонентами топлива и оснащенных ядерными боевыми частями
(Фото http://militaryrussia.ru/blog/topic-353.h
радиолокаторы противоракет были представлены из 4х шаров РПУ (clickабельно)
для представления масштабов так же взглянем на РПУ локатора цели (clickабельно)
Все же вернемся к нашей станции. РЛС построена таким образом, чтобы в случае ракетной атаки она способна вести боевую работу в автономном режиме вне зависимости от внешней обстановки. Это обеспечивается независимыми системами электро-и водоснабжения, мощным холодильным оборудованием, ремонтными подразделениями, а также запасами продовольствия и воды. Для связи с внешним миром имеется подземный транспортный тоннель. И все же будем надеятся, что этого не произойдет система А-135 все же расчитана на отражения ограниченного удара."
При строительстве станции, которое началось в 1978 г., было использовано более 30 тыс. т металла, 50 тыс. т бетона,
20 тыс. км кабеля, сотни километров труб и более 10000 чугунных задвижек к ним"
Подземные залы столь велики, что в них без труда помещаются натуральные экспонаты
Часть ЖРД 2й ступени противоракеты А-350,
ЖРД- 2 ступень - техническое задание на создание двигателя выдано осенью 1960 г. ленинградскому ОКБ-466, главный конструктор А.С.Мевиус. В начале 1960-х годов после включения ОКБ-466 в ОКБ-117 доработку двигателя вели С.П.Изотов и П.Д.Гавр. На стадии проекта предполагалась установка маршевого ЖРД 5Д16 в карданном подвесе, обеспечивающем управление по каналам тангажа и рыскания (отклонение оси двигателя на угол плюс-минус 10 град осуществлялся двумя гидравлическими рулевыми машинками). Управление по каналу крена осуществлялось аэродинамическими элеронами с жестко связанными с ними соплами двух вспомогательных газовых двигателей. Углы отклонения элеронов - плюс-минус 40 град. Двигатель 5Д16 являлся двигателем многократного запуска, в т.ч. в безвоздушном пространстве. Отработка двигателя велась на полигоне в Салде до закрытия испытательного стенда В.Н.Челомеем (якобы для испытаний двигателей МБР УР-100). После прекращения испытаний двигателя 5Д16 и слияния ОКБ-466 с ОКБ-117 для ракет А-350Ж были доработаны двигатели 2-й ступени МБР УР-100 / 8К84 - 15Д13 и 15Д14 (маршевый и рулевой 4-х камерный). На А-350Ж они получили наименования 5Д22 и 5Д18. Двигатели серийно производились на заводе "Красный октябрь " (г.Ленинград) до 1992 г.
Действительно очень похож на ЖРД 2й ступени от УР-100
Головной обтекатель противоракеты А-925А(51Т6)"
По бесконечным коридорам наконец достигаем Сооружения №1. Здесь сосредоточены все основные органы станции.
По понятным причинам мы можем осмотреть и показать только часть из них
Одно из помещений командного пункта РЛС
"
"
Неутомимые блогеры попали сюда впервые и тут же начали вести расспросы с пристрастием"
Основное помещение КП РЛС достаточно просторно, на экраны выводится всевозможная информация со всей системы СПРН и ПРО, так и локальных датчиков и камер
Рабочее место офицера дежурной службы вполне аскетично, но располагает всем необходимым для выполнения поставленных боевых задач.
"
"
|
29 июля 2009 года дивизии впервые со дня её образования вручено Боевое Знамя. Знамя вручал первый заместитель командующего Космическими войсками генерал-майор А.Н. Якушин. Знамя хранят как зеницу ока за семью печатями и датчиком сигнализации.
Все КП выполнены в достаточно иконическом стиле и имеют свои святыни, помимо знамени о священном долге всегда напомнит и эмблема 9й Дивизии Противоракетной обороны
Тут же нам была продемонстрирована работа по определению баллистических целей, определяемых станцией"
"
"ТТХ РЛС: |
Получив ответы на все вопросы отправились на передающую антенну.
Каждый из 4 передатчиков состоит из 72 отдельных заменяемых блоков-ячеек"
В отделе антенно-фидерной системы транспортирования и замены модулей персонал РЛС «ДОН-2Н» выполняет задачи по настройке, проверке на работоспособность передающих модулей. Для выполнения этих задач оборудованы специальные рабочие места, а также манипуляторы и подъемно-транспортная система для установки исправных передающих модулей в антенное полотно.
"
Момент установки одного из блоков
"
А так собственно выглядит подъемно-транспортная система. Подробнее транспортную систему можно посмотреть у журналистов, которые приезжали до и после нас.
Все ее системы дублированы, поэтому замена элементов, узлов, агрегатов оборудования может производиться без отключений.
Памятуя это мы попали на другой КП, нам не удалось получить точных данных, какой из них дивизионный, а какой РЛС.
Такое положение вещей немного смутило блогеров, но
Этот КП части, был завершением нашей внутренней программы посещения, в мирное время станция выпускает мегаватты в эфир не постоянно, а по расписанию, и чтобы уложиться в выделенный нам промежуток времени пришлось слегка подтянуться.
"

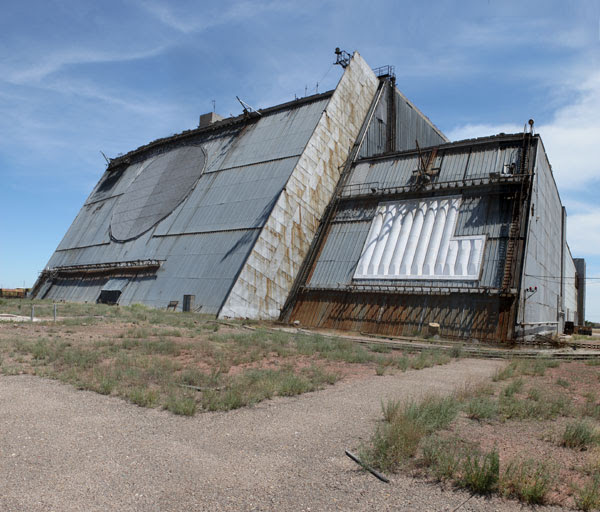

Вот такая вот у нас есть коробка для пилюль. Кстати не стоит забывать по испытателей, в том числе благодаря которым, здесь все это стоит на дежурстве с такой высокой степенью надежности. У Дона есть младший собрат на полигоне Сары-Шаган в Приозерске - Полигонная РЛС "Дон-2НП " / HORSE LEG. На первом этапе создавалась РЛС с аналоговой обработкой сигналов и с вычислительным комплексом "Эльбрус-1 ", на втором этапе - РЛС с цифровой обработкой сигналов и ВК "Эльбрус-2 ", насколько мне известно в данный момент происходит модернизация станции на новый комплекс Эльбрус-3М. Антенна-приемник имеет форму круга, антенна-передатчик расположена справа от приемника и имеет прямоугольную форму. На полигонном прототипе в отличие от его большого брата установлено по одному (а не четырем) приемнику и передатчику.
Фото М.Ходаренок, ВКО
"
Решение о создании полигонного образца системы ПРО А-135 - "Амур-П " 5Ж60П для испытаний компонентов и системы вцелом принято в 1974 г. Строительство и развертывание полигонного комплекса системы ПРО - 1976-1979 г.г. В состав комплекса входят РЛС ДРЛО "Дон-2НП " (полигонный образец), командно-вычислительный пункт 5К80П с ЭВМ "Эльбрус ", стрельбовой комплекс и система передачи данных 5Я67. К 1978 г. на полигоне Сары-Шаган завершено создание стрельбового комплекса А-135 "Амур-П " 5Ж60П. Испытания ракет А-925 / 51Т6 и других средств системы велись на 6-й площадке 10-го Государственного Научно-Исследовательского полигона Сары-Шаган с 1979 по 1982 г.г. Заводские полигонные испытания комплекса с аппаратурой первого этапа начаты в ноябре 1982 г. и завершены в марте 1984 г. (проведено 8 пусков ракет 51Т6 в т.ч. 4 в составе комплекса; 5 пусков ракет 53Т6 в т.ч.4 в замкнутом контуре управления; 9 проводок попутных баллистический целей, 27 проводок ИСЗ, производились облеты самолетами, циклы моделирования и функционального контроля комплекса). В 1986 г. проведены испытания комплекса с ЭВМ "Эльбрус-1 " и спецвычислителем (аппаратура первого этапа)." Установка аппаратуры второго этапа с ЭВМ "Эльбрус-2 " на полигонном комплексе производилась с марта 1984 г. по октябрь 1987 г. Испытания системы А-135 "Амур-П " с аппаратурой второго этапа проводились с марта по октябрь 1987 г. (проведено 2 пуска ракет 51Т6, 5 пусков 53Т6, 2 проводки заказных баллистических целей и 36 попутных мишеней). По результатам испытаний сделан вывод о соответствии ТТХ комплекса заданным, в том числе для маневрирующей БРСД типа «Першинг-2». После некоторых доработок системы проведен еще один этап контрольных испытаний полигонного образца - январь-июль 1988 г. (выполнено 2 пуска 51Т6, 3 пуска 53Т6, 5 проводок заказных мишеней и 16 попутных мишеней)." Государственные испытания системы А-135 на полигонном комплексе «Амур-П» успешно завершены в декабре 1989 г. и в декабре 1990 г. система принята в опытную совместную эксплуатацию. В это же время на комплексе «Амур-П» проводились экспериментальные работы по расширению возможностей системы А-135 в части снижения нижней и увеличения дальней границ зоны поражения 53Т6, увеличения маневренности, а также оснащения новой боевой частью по программе «Самолет-М» (проведено 5 пусков 53Т6)." На полигонном комплексе 5Ж60П "Амур-П " за всё время его эксплуатации проведено 19 пусков ракет 51Т6, 37 пусков ракет 53Т6, 28 проводок заказных баллистических целей и 1900 циклов моделирования. Комплекс по одним данным снят с вооружения в 1990 г., но фактически (согласно отчетам НИИРП) принимает участие в натурных работах по созданию новых поколений средств ПРО (по состоянию на 2009 г.)." |
Так же испытателям посвящены пара видеосюжетов в конце записи
"
Снаружи станция действительно похожа на некое чудо света, такое ощущение. что рваные облака сейчас разойдутся и
на огненной колеснице спустится какое-нибудь божество"
Через несколько десятков минут должны включить радары и мы покидаем территорию.
Неподалеку от основного здания встречаются вентшахты технологического туннеля, по которому осуществляется доступ в не очень мирное время, а так же во время активной работы станции
Так же тут установлены экраны биозащиты для снижения влияния излучения на ближайшие сооружения. 250мегаватт могут оказать нежелательное воздействия на организм и часть аппаратуры. С другой стороны данное сооружение создано для защиты в случае непредвиденной ситуации, когда по каким-то причинам направление излучения радара выйдет из под контроля, в штатной ситуации служащие и жители окрестных поселков продолжают рожать здоровых детей
За запретной зоной РЛС на территории части расположены другие сооружения и даже несколько памятников.
В т.ч. здесь же дислоцируется один из ОПРЦ с 12 ШПУ противоракет ближнего перехвата 53Т6
Фото АлинаЧе
Фото АлинаЧе
В качестве памятников установлены натуральные экспонаты. Транспортная машина ТМ-113 с ТПК 81Р6 противоракеты дальнего перехвата 51Т6, которые на данный момент сняты с вооружения, но могут вернуться на дежурство в новом модифицированном варианте системы А-235, а может и не вернутся, будет видно когда войска получат новую универсальную систему С-500
Разъясните кто-нибудь, что это за датчик или просто поворотник-габарит?
Эта же машина принимала участие на репетиции Парада Победы в г.Пушкино МО, 8 мая 2006 года
"
Фото Александр Липчанский http://pushkino.org
5 лет назад, в честь 45-и летия соединения перед КПП дивизии ПРО в Софрино был электронно-весовой макет ракеты 51Т6.
Электронно-весовой макет ракеты - полный макет ракеты со всем электронным оборудованием с инертной БЧ и инертными двигателями.
Использовался в системе ПРО для моделирование предполетной подготовки, работы системы перехвата, тренировок, устанавливались непосредственно на части позиций ПРЦ.
|
Микроавтобус и немикро-ракета, способная сбивать низкоорбитальные спутники
Ракета А-925 (код НАТО ABM-4 «Gorgon») для системы дальнего перехвата или 51Т6 «Азов» (код НАТО SH-11) была предназначена для уничтожения ББ МБР до их входа в
атмосферу и представляла собой модернизированную А-350Р (МКБ «Факел»). Особенностью ракет является большая автономность в процессе наведения и большее количество аппаратуры наведения на борту ракеты. Оснащена командно-инерциальной системой управления с БЦВМ (впервые примененной на ракетах такого класса). Бортовая аппаратура и БЦВМ выполнены в радиационностойком исполнении. Обеспечена функционирование системы А-135 при перерывах связи "земля-борт ". На ракете А-925 впервые в отечественной и зарубежной практике создана энергосистема с применением серебряно-цинковых батарей (разработка ВНИИТ под руководством Н.С. Лидоренко) с системой электрогидравлических приводов объемного регулирования с модульным исполнением (производство ХАКБ под руководством главного конструктора В.К. Мокроуза). Для электрогидравлической системы(разработка А.И. Сергеев) не требовалась дозаправка рабочей жидкостью в период эксплуатации.
Отказов в процессе отработки и эксплуатации не обнаружено.
Управление направлением полета на атмосферном участке осуществлялось с помощью аэродинамических рулей. На заатмосферном участке полета управление курсом осуществлялось четырьмя поворотными двигателями блока управления. Система управления ракетой предполагала возможность перенацеливания ракеты в процессе полета.
Конструкция: ракета двухступенчатая, состоит из хвостового отсека 1 ступени, двигателя 1 ступени, переходного отсека, хвостового отсека 2 ступени, топливного отсека 2 ступени, приборного отсека и головной части.
Ну и напоследок сравнительные размеры и общие схемы ШПУ ракет дальнего и ближнего перехвата.
В тот же день в 9ую Дивизию ПРО после блогеров наведалось и телевидение, ниже их репортажи."
http://www.newstube.ru/media/radiolokac
http://www.newstube.ru/media/vojska-pro
и немного об испытаниях и испытателях
http://www.youtube.com/watch?v=UlEpQc7_
http://www.youtube.com/watch?v=a7g5C_3W
